wedi Fundo® Base de chuveiro sem curvas

Informações sobre o produto

These pre-sloped and waterproof shower bases are designed with a low profile perimeter thickness to easily recess flush into a subfloor construction when a barrier free entry is required and come with a wedi® Fundo Click and Seal® Unidade de drenagem.

Principais recursos:

  • Usado em combinação com wedi® Membrana de impermeabilização de folha Subliner Dry aplicada a 3 pés na área do piso do banheiro para uma transição à prova d'água.
  • Quando usado com um wedi® Com o Curbless Shower Recess Installation Kit, você pode rebaixar o contrapiso de madeira de forma fácil e segura para projetos sem curvas.



Veja como selecionar o tamanho certo da base do chuveiro para o trabalho na maioria dos casos:

  1. Determine a distância entre o centro do tubo de 2 polegadas no contrapiso e todas as paredes com estrutura e onde você planeja colocar a parte interna de um meio-fio wedi (como se fosse outra parede com estrutura).
  2. Anote a dimensão mais longa das duas distâncias medidas ao longo de cada eixo (leste/oeste e norte/sul).
    1.  Você precisará selecionar uma base de chuveiro que cubra 2x o comprimento das dimensões mais longas ao longo de cada eixo. Isso garantirá que a base da ducha cubra toda a área da ducha e, se necessário, poderá ser cortada no local para posicionar o dreno wedi integrado sobre o tubo de descarga de 2 polegadas no contrapiso.

Esse método de cálculo da base de chuveiro correta funciona para espaços quadrados e retangulares com um local de drenagem quase centralizado. Quando os ralos estiverem muito próximos de uma parede, uma de nossas bases de ralos descentralizadas deve ser usada, se possível.

Consulte nossa seção de Desenhos Técnicos para selecionar a base correta que cubra as dimensões do seu chuveiro e alinhe adequadamente o dreno wedi integrado com o tubo de drenagem do piso.

Acordeão fantasma

Não exibe nada

Vídeo de instalação do chuveiro sem curvas wedi Fundo
Manuais de instalação, requisitos/limitações e garantia
    • wedi Fundo® Manual de instalação do kit de chuveiro sem curvas - Manual de instalação do kit de chuveiro sem curvas  Faça o download aqui
    • wedi® Manual de instalação do kit de embutir para chuveiro sem curvas - Manual de instalação do kit de embutir para chuveiro sem curvas Faça o download aqui
    • Manual de instalação das extensões - Faça o download aqui
    • Limitations – Page 75 – Click Here



    Aprovações e certificações de produtos

    Aprovações e certificados aplicáveis a todo o Sistema de Chuveiro Fundo, incluindo o Painel de Construção wedi:

    Cidade de Nova York, MEA 912-52-SM

    Fundo Shower Systems & Building Panels: ICC PMG 1189 (para os EUA e Canadá) - Faça o download aqui

    Atende a todos os padrões ANSI/ISO aplicáveis, incluindo ANSI 118.10 e IAPMO PS106

    Manual TCNA reconhecido para aplicações em paredes, pisos, bancadas e outras

    Aprovação da cidade de Los Angeles M-100017

    BBA (British Board of Agrement)

    DIN EN ISO 9001

    Marcação CE

    Diversas aprovações estaduais

    Certificado SAI Global Watermark (Austrália e Nova Zelândia)

    Certificado pela Codemark (Austrália e Nova Zelândia)

    Dados técnicos de desempenho

    Resistência à tração
    ASTM C297
    65 psi
    Resistência ao cisalhamento
    Sob as condições exigidas pela norma ANSI A118.10-1999
    4 semanas de resistência ao cisalhamento seco: 216 psi 12 semanas de resistência ao cisalhamento seco: 217 psi 100 dias de resistência ao cisalhamento úmido: 201 psi
    À prova d'água
    ASTM D4068 / ANSI A118.10-1999
    Aprovado
    Impermeabilidade da montagem
    ASTM E331
    Aprovado, montagem do wedi Fundo Kit (sistema completo)
    Capilaridade
    0
    Resistência a fungos/bactérias
    ASTM G21
    Aprovado, sem crescimento
    Variação linear
    AC 159/ASTM 1037-39
    Aprovado, menos de 0,07%
    Conformidade com drenos de pisos e valas
    ASME A112.18.2
    Aprovado, em conformidade (ICC PMG 1189)
    Resistência da costura
    ASTM D751-11 (exigência de 8 lb/in de largura)
    Aprovado, 36,4 lbs

    Tamanhos dos produtos

    Para obter os preços de varejo do produto, consulte nossa Lista de preços de varejo ilustrada (EUA ou CA), disponível na seção de downloads abaixo.

    Base de chuveiro sem curvas wedi Fundo
    Dimensões
    Unidade
    Número do item
    Imagem
    Base de chuveiro sem curvas wedi Fundo® (dreno central)
    36 pol. x 48 pol.
    1 unidade
    US9200001
    Base de chuveiro sem curvas wedi Fundo® (dreno central)
    48 pol. x 48 pol.
    1 unidade
    US9200002

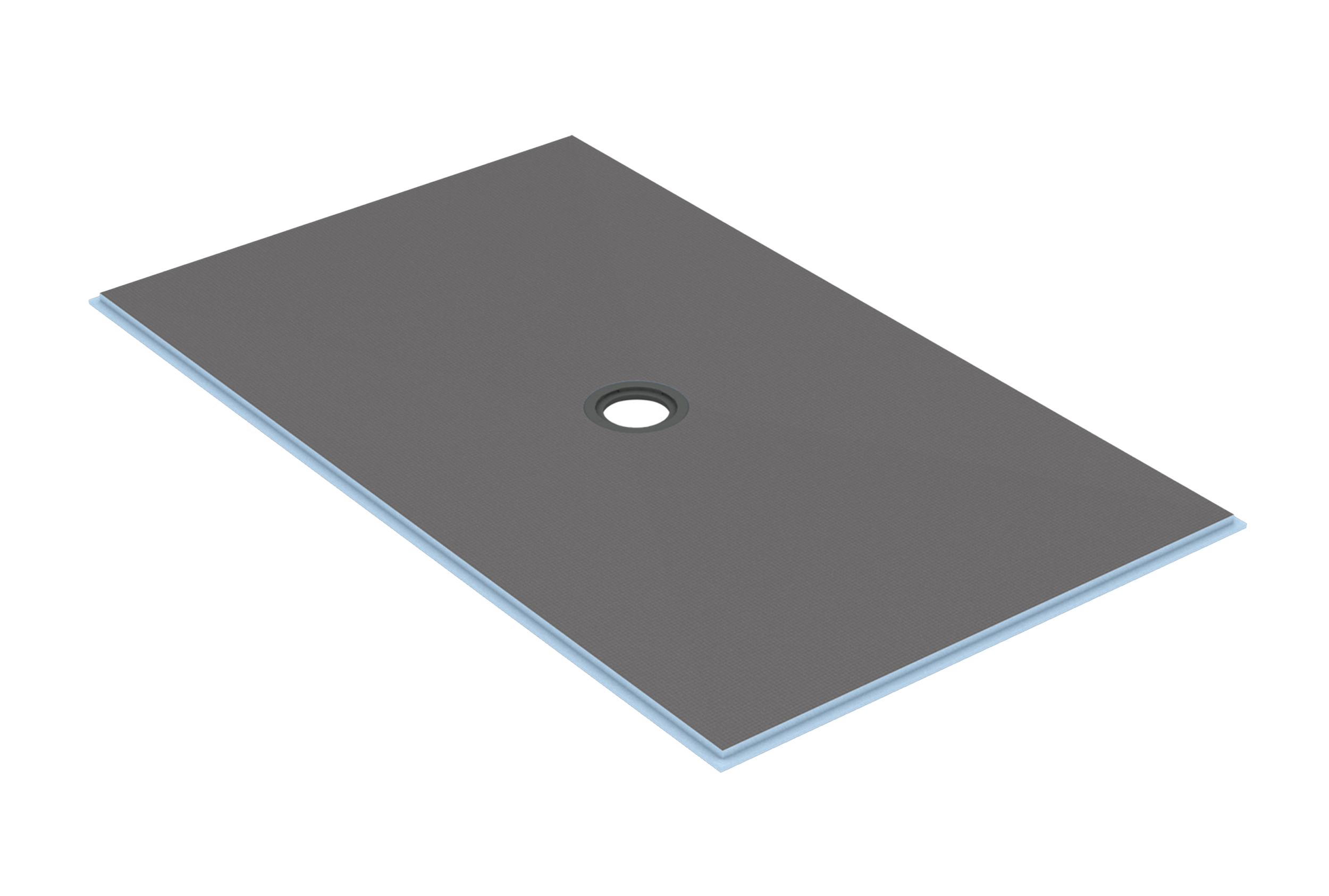

    Base de chuveiro sem curvas wedi Fundo® (dreno central)
    36 pol. x 60 pol.
    1 unidade
    US9200003
    Dreno descentralizado
    36 pol. x 60 pol.
    1 unidade
    US9200007
    Base de chuveiro sem curvas wedi Fundo® (dreno central)
    48 pol. x 60 pol.
    1 unidade
    US9200004
    Base de chuveiro sem curvas wedi Fundo® (dreno central)
    60 pol. x 60 pol.
    1 unidade
    US9200005
    Base de chuveiro sem curvas wedi Fundo® (dreno central)
    42 pol. x 42 pol.
    1 unidade
    US9200006
    Base de chuveiro sem curvas wedi Fundo® (dreno central)
    48 pol. x 72 pol.
    1 unidade
    US9200008
    Clique para ver em tamanho maior
    Base de chuveiro sem curvas wedi Fundo® (dreno central)
    60 pol. x 72 pol.
    1 unidade
    US9200009
    Clique para ver em tamanho maior
    Base de chuveiro sem curvas wedi Fundo® (dreno central)
    72 pol. x 72 pol.
    1 unidade
    US9200010
    Clique para ver em tamanho maior
    wedi® Kit de recesso para chuveiro sem curvas
    5 pés. × Para compensado de 3/4 pol. de espessura.
    1 unidade
    US5000085
    Clipes de instalação do kit de recesso
    4,5 pol. x 75 pol. x 1/8 pol.
    60 unidades
    US5000095
    wedi® Extensões de chuveiro
    Dimensões
    Unidade
    Número do item
    Imagem
    wedi® Extensão de chuveiro sem curvas
    12 pol. x 60 pol. inclinado 1/4 pol./ft (inclinado 2%)
    1 peça
    US3000035
